大家好，我是深圳精锐达李工，工作关系比较忙，所以抽空在这里写遍文章，为解答客户的各种问题，看看是否可以帮助部分人对我们控制器的进一步的了解。我对智能控制应用在工业，商业，家居，也有好几年的经验，与各种类型的客户沟通超过1000个。自己在工业现场调试安装，也不算少数，在应用，控制的过程略懂一些。这里只介绍办公，家居的应用方式，因此类用户对智能控制的了解较弱，以方便针对性进行选型使用。

有些用户对于电的方面了解非常薄弱，比如，给一个墙面开关，有了220V电源，买了一个灯泡，自行接线控制这个灯，这种情况如果不会的话，不要为难自己，也不要为难我，更不要自己动手操作，千万不要打电话问我怎么接线操作。但可以资咨控制器的功能，简单的布线应用方式，可以购买后让技术人员操作，作为一个白领，老板，您应该看着电工去操作，让电工与我技术联系。您应该看中的是应用，发展趋势，项目需求，然后让我帮你推荐哪种型号和对应的控制方式。

我将会对控制器的普通发货版本的功能介绍，和智能可编程控制器的功能介绍，这编文章只介绍前者，后者全功能介绍需要1个月来写说明文章，如果我发表介绍后者文章，可能你会更偏爱于后者！
后者的一编简单的使用说明PDF下臷地址，注意，这里只是冰山一角：可编程TCP输出教程

新版可编程控制主机设备的接线方式：别墅套房设计接线方式

【控制器的型号】

网络智能开关控制器，型号：J8048、J1610MR、这些控制器每个型号都可以提供几种方式进行控制，我们产品描术上，以很多专业的语句进行介绍，或各种的二次开的，系统集成的这些介绍，可在普通办公家居用户来说，只是想购买后，安装布线调试即可使用，不想了解与此无关的事项和无关的描述。采用这几种型号控制器，应用的范围很广，一般数量较多的，如8路控制器，16路控制器，可以用在办公，家居等场合。J1610MR的控制器，我已将这控制器装在我家里已经几年，准备我们设计一款数量较多的控制器，如32路信号输入24路开关输出，应用在150平家居办公进行灯光智能控制。

但有一项不得不说，如果想底成本几百上千元拥有一个非常稳定成熟的家居办公多路控制器上面的，我觉得也没有这么好的事情。至少这么底成本的开关控制器我不敢装在我家里用的。

【X与Y的功能介绍】

需用要了解的是控制器有X、Y两个不同的端口，一般Y表示输出端，属继电器开关，我们说的要控制多少路的开关就是这个Y的数值，2路、4路、8路、16路、32路、这些就是Y的数值，英文叫（RELAY）继电器，表示控制器内置了继电器了，然后功率是220/10A。可控制0V-220V交流电和直流电0-48V直流电。

另外X表示信号输入，工业上可接自复位开关，水位开关，液位开关，接近开关，限位开关，等等太多了数不清。在家居或办公，这个X可以接86盒的墙面开关，红外感应开关，水流开关，烟感开关等等，最重要的是，这个X信号只是发信号到控制器而已，再说一次，只是发信号到控制器而已。然后用户希望发送这个信号到控制器起到什么作用，是可以在我们提供的参数设置软件中选择的，前面这些功能性传感器开关，一般都是做为一个情景控制的模式，普通版本如J8048,J1610MR发货并不合适前面这些感应器，需要的型号为【J1610MR-2】才合适，在我的后续教程没有出来之前，用户不用参考前面的传感器了，只是用应于在墙面开关控制，比如，墙面开关触发一下，输出端的Y（继电器）动作一下，达到手动控制的操作方式。那如果不进行免费提供的软件进行修改功能，那控制器接收到这些信号，并不会有反应的，也不会起到什么作用，控制器的芯片将忽略这个X信号，当作没看到。一般情况下，这个X是接到墙面开关上，下面介绍几种面板功能。

【控制器支持的面板开关是哪些】

控制器可以支持【自锁式】普通墙面开关，支持【自复位式】墙面开关，简单的说，支持所有的开关，只要是开关，都可以对这个控制器进行发信号，条件是不带电压输出的开关就可以。比如，市场上的摇控开关，控制了开，然后输出一个220V的火线，这种是不行的，因为这种输出了交流电压，而这种输出交流电的摇控开关，是非常难与第三方的控制器进行联动，我们需要的开关是不带电压的，纯开关的方式。

那再说说，为什么带电压输出非常难与第三方的控制器进行发信号呢，首先看看我们控制器的Y端，比如是16路的控制器，每一路也是一个纯开关，不带电压输出，只是一个开关的作用，所以这样的控制器就可以给第三方的设备一个开关信号。也可以通过我们的控制器发开关信号给我们另一套控制器，这样也是可以的。如果我们控制器每路都固定输出220V，这样只能是控制固定的220灯光设备了，就连自家生产的控制器都不能给信号，更说不上第三方的设备。

【普通自锁墙面开关】

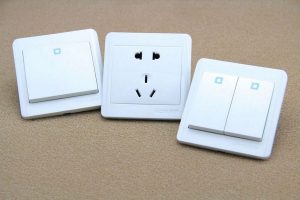

图中墙面开关是传统的控制电灯电源的方法，是【自锁型】开关，打上去就接通，打下来就断开，我们每个人都用过，这种开关可以接入我们的控制器，以达到手动面板可以控制，也可以远程软件控制，定时自动控制，多种控制互不影响。

有些用户会问到，如果这个开关打开了，软件是不是关不掉这个灯光呢? 答：这里我可以提示一下，这个面板控制的并不是220V的电源，并不存在它打开了，软件就控制不了关灯或开关的作用，它只是发一个信号给我们控制器的X端口，控制器芯片接收到这个信号后，进行查询输出端的Y是开的还是关的，如果是开的，那芯片内部会将这个Y关闭，如果是关的，芯片内部也会将这个Y打开。

还有一个问题会问到，这个墙面开关打开了一个灯，我们又从软件关闭了这个灯，那这个物理的墙面开关还是打开的状态，是这样吗？如果这时候我们再关闭这个墙面开关，那又是什么情况？
答：在墙面开关使用时有三种情况下可以给用户日后修改自行选择。
A：将墙面开关打下来，灯的状态动变动一下变成打开，墙面再打上去，灯的状态也会变动一下变成关闭，这时出现的墙面与灯的状态调转了，总之，这个墙面开关动作一下，灯也跟着动作一下。只能是从软件对这个灯的状态控制一下，将状态，控制成与墙面开关对应上了就可以了。用户会提问，这样是不是很不直观呢？是有点不直观，但如果你没找到更好的，也只能是这样使用。

B：墙面开关打下来，再打上去，灯的状态就变一下。再打下来，再打上去，又变了一下，意思是这个墙面在接通时才触发一下。用户会问题，这样也是很麻烦吧!对的，墙面是需在打两下才会动作，但如果你没找到更好的，也只能是这样使用。
C：我找到更好的方法，是采用自复位开关。下面介绍自复位开关的使用方法。

【自复位开关的选择】

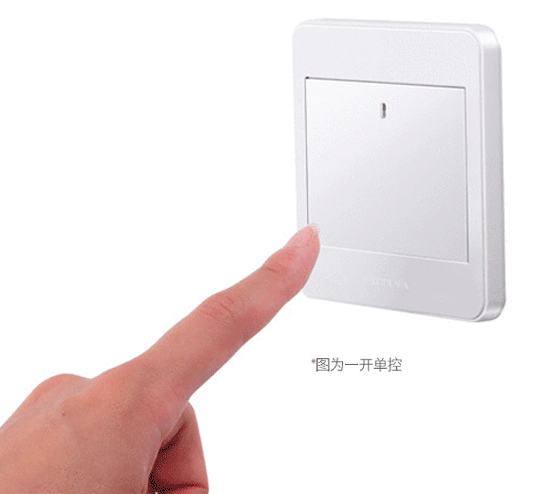

自复位的墙面开关也有一些自锁型的，一个86面板就有多联的，如单联，双联，三联等，自复位开关，一般不注意，如图购买到的是自锁型的。购买到自锁型的自复位开关也没关系，那我们就选择【A】的控制式就很完美的了。
2种自复位型的墙面开关的控制模式介绍：
【1】触动一下时长期接通，再触动一直就是长期断开，这种叫【自锁型】开关，在外观上看不出墙面开关是接通状态，也看不出是断开的状态。这种可用在【A】方式的控制，用来替换普通自锁墙面开关

【2】触动一下长接通，松开就断开，这种叫【自复位型】的墙面开关，在86盒面板时，一般市场上很难购买到，但机械原理一样是非常简单，跟我们门铃开关是一样的，但就是很难买到，不知道为什么。这种模式的用在【B】方式控制。

总结这三种墙面开关控制，它们都可以用于接入控制器，不必再过问控制器能接手动面板开关这个问题了。

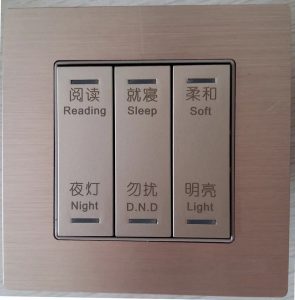

我在市场一直在查找，一种在酒店客房应用的多位86盒自复位开关，图中的文字更象于情景功能的面板开关，情景的控制，我们下一编文章再进行讲解，先看下图的自复位开关面板。

上图6位自复位型开关，是带有状态显示灯的，状态显示灯先不介绍，说说这6位的开关，它是按下接通，松开时断开的一种开关，做智能控制器，这类开关较为合适。一般数量较少时，发货无字体显示，数量多时，可以订制文字类型,正面铝材，拉丝，按键塑胶喷涂，按键材质中上。安装后，上档次。

上面介绍了几种墙面开关，这些开关都可以采用，这些开关的接线是从控制器接线过来，可以用8芯网线，或0.5平方细线，属于直流12V的安全弱电信号，所以大家尽可放心安装在密封式天花板内，至少我已经将这些信号线布置在我家中做示例。

更是有些用户担心控制器坏了，还得重新再布一套传统的交流电到这个面板了，以做备用，我倒是觉得不必要这么做了。我们只需要在控制箱内加多几个硬启动，硬断开的强电开关就可以了，这样简单方便，以备后需。后面我会提供一份接线图纸，供参考使用。

【墙面开关的接线方式】

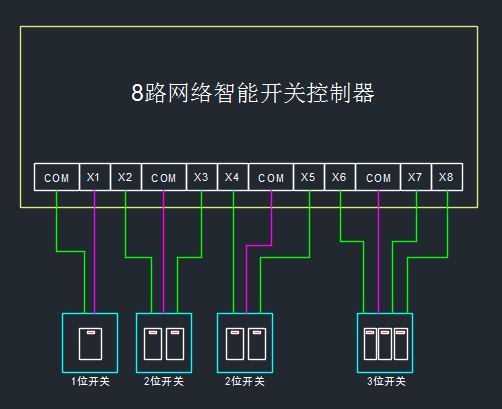

首先，面板开关接入控制器的X端，com口是一个公共端，其中有4个com口，这4个com端控制器是内部接通，接入8个墙面开关时，我们可选其中一个com，或2个com，或者全部com都使用起来，8个开关中，每一个开关都需要接一根com端子线，当按键按下时，表示com电线接通至X1或X2…….X8，可以理解为，将COM信号接X1至X8就可以了，如果手上有设备时，用一根电线或者说是导线，将COM引入X1-X8也是同样的效果，我们在桌面测试时可以这么操作。

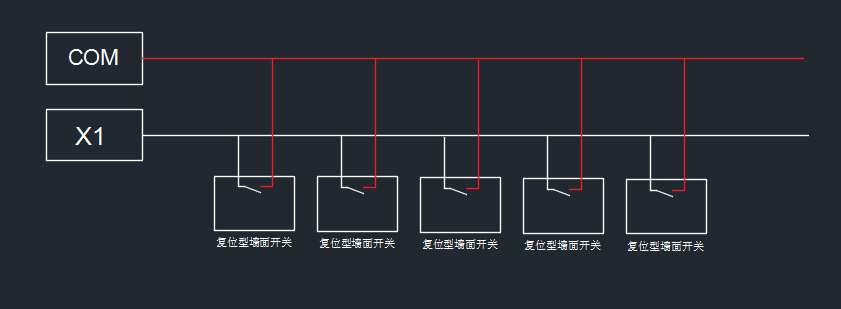

另外一些用户问到我们控制器在面板开关可以接双联开关吗，我这里回答一下，我们这控制器不单可以接双联开关，可以接三联，四联，五联。。。。。无限数量,想接多少联就接多少联。

【使用安全的规范】

有些用户担心控制器要是坏了，灯光有办法打开吗，我这里提示一下，如果控制器坏了，那控制器当然运行不起来，那智能控制也是停止下来了，这些墙面开关也是不能使用，只能对控制器进行返厂维修，修好接上后再进行使用。这来来回回花了时间，很是不方便。我觉得智能控制就是这样的，这不单是家居办公是这样，就连大型工业控制也是这样，任何东西坏了，也是需要维修后才能使用，所以我们需要对控制器进行合适、保障性和规范使用。正如我们控制器采用的是10A的通电功率，相当于2200W的220V交流电，这些并不是我随便写的，也有第三方检测机构检测出来的报告，标注的这个功率并不代表我们就可以直接用在2200W的设备之下，如果你的加热设备是2000W，我相信，用不了几天就会坏掉了,也有可能引起着火的危险安全事故，所以普通用户一听功率2200W，就想着，我的灯光是1200W，心想没问题，可以用，或看到了这里的介绍后，还要再重新问我能不能控制，我这里建义用户能控制的设备功率是220V设备的100W以内，因为我的要求比较高，必须是有保障性的使用。但这么小的功率使用范围，我们要想控制大功率的设备，必须要增加接触器，下以介绍各种类型的交流接触器开关，供普通家居用户，办公用户进行使用。

【增加功率继电器模组，控制功率大的灯光与电器】

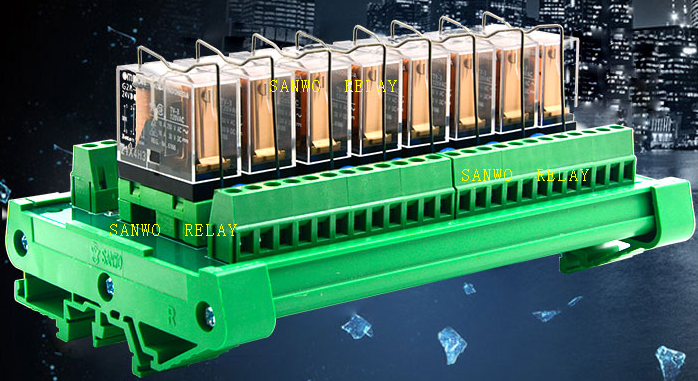

8路，16路控制器的Y端继电器，大部分情况也是控制220V电源通断功能，可以直接控制小功率的交流220v灯光设备，在大功率的灯光设备情况下，控制器开关也是用来发信号的，这样可以购买第三方的大功率开关，进行一个扩展使用，比如上面图片第三方购买的大功率继电器模组，这种情况下我们的控制器开关就叫做发信号给第三方设备了，也叫做给模块一个开关量信号，说是一个信号，其实就是一个直流的电压，用我们的控制器控制一个直流电压，启动这个模组。那我们控制器开关控制一个小电压直流电，永远也不会坏了，220V大功率负载全加在这个模组上面了。使用这种模组，如果模组开关坏了,它是每一路都可以拆下更换，拆下坏的那一个，换一下就好了，而且很快，买这模组就多备几个对应型号的继电器就可以了。

【单相交流接触器】

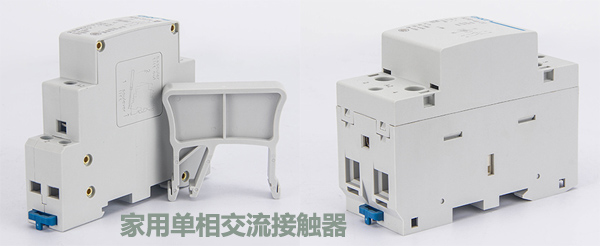

家用型单相交流接触器，有各种不同功率的购买选择，其中有20A、25A、32A、40A、63A等不同功率。控制器增加了交流接触器后，对控制器的本身使用寿命加长，对设备电源灯光的使用更加有效，更加安全，对后续的维修更加快捷方便。这样一对比，我们就不会再问控制器可不可以控制我家的1200W的灯光了吧。

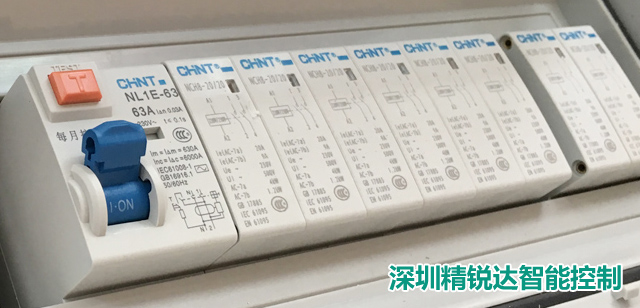

安装后，正如上图展示方式，单个开关为20A约4400w，这样才叫真正可以控制2000w，真正的4000w。使用家居、办公智能开关控制非常实用稳定可靠，但做起这控箱体内部线路非常多，一般不是箱体布线电器工程，或不了解电路电器原理需要请专业人员进行设计制作，如果你了解热解了电路，而且配件也购买完整，花个一二天时间也可以做出一个精致的控制箱体，而我们正是这个这个行业设计师，多路的控制箱，我们再专业，一个人一天也只能做几个。

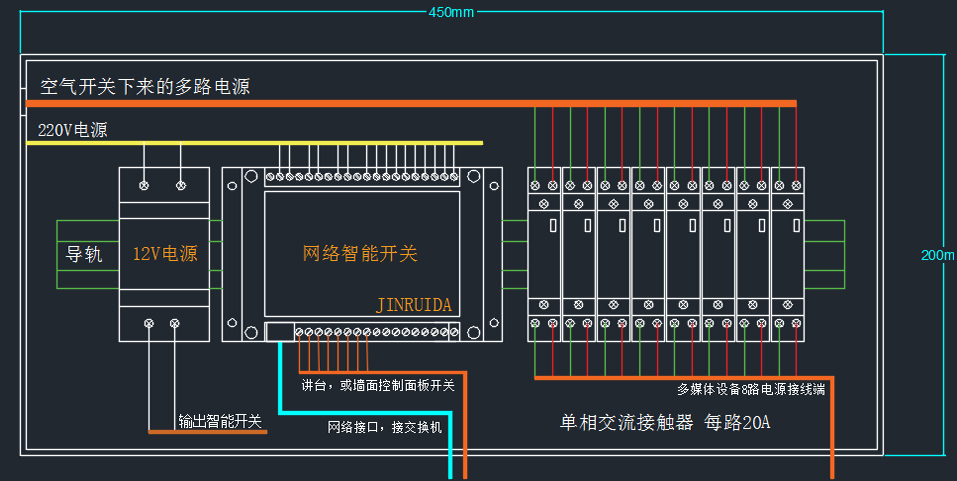

以上交流接触器的接线示意图，图中只是大概，并不完整。

未写完，后面的详细接触器的接线图详解再继续。。。
