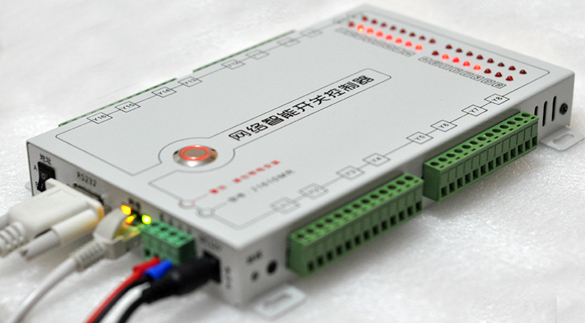

J1610MR 网络智能16路开关控制器,产品展示功能 使用说明

       16路网络开关的控制器：控制器为16路数量较多的控制器开关，应用范围广，带有网络软件开关，移动端APP控制，离线定时开关，手动并联软件控制，或检测设备信号开关。

应用行业：
电力：城市电网、路灯管理、动力箱柜
安防：道路工地、远程监控系统、防盗
环保：通暖、管道、闸门、泵站、水利
金融：安防、自动柜台、展示屏
传媒：广告屏、展示屏、远程媒体广告
学校：宿舍、教室、考场、打铃、等
办公：灯光、门禁、安防、
楼宇：楼层、门禁、停车场、地下室
服务：酒店、棋牌、定时、餐饮计时等控制、
交通：汽车、铁路交通灯、信号灯、服务器的供电重启服务
家居：电器设备、智能灯光、插座等
农业：自动浇灌系统、加热降温控制

◆控制器参数：
◆型号：J1610MR，J1610MR-2，两种型号。
J1610MR-2支持输出扩展调光控制器
◆工作电压:12VDC(直流12V）
◆环境温度：-20~70度
◆环境湿度：小于90%RH
◆控制器功率：2A
◆16路继电器输出，公共，常开，常闭，16路分别独立
◆16路开关量输入检测：用16路开关接入来给控制器发信号
◆开关量输入检测，可支持每一路输入时单独控制对应输出为反转，点动，等多种景情模式。
◆外型尺寸：225mm*150mm*30mm
◆发货重量/套：1.2KG
◆控制范围：局域网、因特网。
◆ 支持Modbus TCP/IP协议，目前分布式控制系统中使用非常广泛的协议。
◆ 带RS485访问接口，提供Modbus RTU，RS-485接口具备每线600V保护功能。
◆内置实时时钟, 16路开关输出可设置离线定时星期，日，时，分，执行一次等几种循环，并且可以增加小循环控制
◆ 网络，RJ45 10Mbps 。
◆ 16路继电器提供WEB网页密码登陆控制模式。
◆ 远程重启功能。
◆ 支持输入，输出的状态变化主动上报功能，无需主机查询。
◆网络接口浪涌最高1KV，常雷区需要具备以太网防雷设备进行保护。
◆带有接地线端子，需要正确接入大地,。规范使用。

J1610MR外型尺寸

J1610MR功能介绍

1．可对控制的设备每路开关使用常开或常闭方式进行控制

2．可直接控制最高250V交流达10A电流设备控制，或36V直接10A电流。

3．每路开关独立，可分别对不同电源，不同信号来源进行混合开关控制

4．可直接设置每路开关为普通方式控制与1秒点动方式混合型控制开关设备

5．可独立设置每路开关多达60组任意分布在每一路预约定时打开和定时关闭

6．可通过16路界面软件连接，点对点连接方式控制单套控制器

7．可通过点对多点批量管理方式监控和控制开关

8．可通过点对多点批量操作定时开关，和创建多种不同情景方式定时控制

9．内置WEB服务功能，可直接连接通过登陆密码进行控制开关

10．可独立设置每一路开关状态掉电保持或开关状态掉电不保持进行混合方式工作

11．内置实时时钟，在设备无电压时，或掉电时，保证设备时间正常运转

12．可对每路开关名字随意修改，保存芯片内部，任何地方连接时实时读取

13.  同时可以多个用户进行连接，设备将反馈开关状态至多个连接数，不失一个

J1610MR-3功能介绍：
      J1610MR-2是另一型号的控制器，简称【以太网可编程PLC控制器】，它的外观，接口都与J1610MR是一样，但内部运行的系统功能不同，我们会提供一套PC端【以太网智能可编程软件】，是一个简易中文编程软件，用户知道自已需要的功能，都可以自行编程，不需学习任何的专业语言，业余者均可使用。应用时，用户可以接入墙面的机械开关，或复位面板开关，人体红外感应开关，水流开关，液位开关，时控制关，温湿度控制开关，等，在这些检测器输出的开关量进行PLC逻辑编程控制，可让这16路的开关同时多路输出的情景控制模式，这些感应器输出的开关信号可以是纯开关量，或输出DC5-24V正极电源都可以，此功能多数应用于特别场合的系统设备控制。但比较常见的地点是智能展厅，智能家居，KTV功放电源时序控制，酒店客房情景控制的这些应用。控制器控制的是开关，所以在工业，商业，办公，家居等都将非常适用。

【图1】编辑一个感应信号，控制多个开关的一种情景模式

14．内置PLC可编程进行多点互锁，自锁，联动，廷时，定时，计数等方式控制开关
15 . J1610MR-2是可以通过RS485扩展设备，比如调光灯设备，红外学习型转发器，继电器开关，无线报警器等功能。

 二次开发协议描述：

1．可通过组态软件使用MODBUS TCP/IP方式，标准以太网进行人机界面开发控制。

2．可通过厂商提供DLL动态库调用方式进行二次开发，进行多张设备管理控制。

3．可通过厂商提供TCP发送十六进制查询和控制开关进行多管理开发控制

4．无

5．可通过厂商提供TCP/IP字符串发送查询控制开关

6．可通过厂商提供DOS命令行调用方式发送查询控制开关

7．可通过厂商提供高级SOCKET-TCP协议开发管理控制开关

8．可通过厂商提供高级UDP协议开发管理控制开关

9．可通过调用内部WEB服务器网页方式管理控制开关

10．J1610MR-P,B/S架构可通过云服务器方式WEB界面开发或各种上位机连接云端数据库修改数据方式控制

11．可通过标准组态软件使用MODBUS RTU，进行总线人机界面等开发控制

12．可订制各种高级协议

J1610MR使用说明PDF下载地址：16路网络控制J1610MR使用说明
