网络开关二次开发、网络开关【字符串协议】开发协议的使用说明

发布时间：2017/02/17 开发协议 标签：字符串协议开关控制协议开发协议智能控制协议灯光控制协议照明开关协议网络控制协议浏览：6942

持下面型号的控制器：

可编程开关控制器：J1010、J200、J2020-D、J4045-D、J8048-D、J1603-D、J1605-D、J1610MR-D。

网络开关控制器：J2020/-PD、J4045/-PD、J8048/-PD、J1603/-PD、J1605/-PD、J1610MR/-PD、J1630。

网络电流采集输出控制器：JR2043、JR8010。

可编程中控主机：J1610MR-3、JRD-i12MRS、LOG300(DCS3)、HW3S16MRS。

写数字量Y输出:

SCMD DIGW 起始地址 数量 XXXXXXXX

读数字量:

SCMD DIGR 起始地址 数量

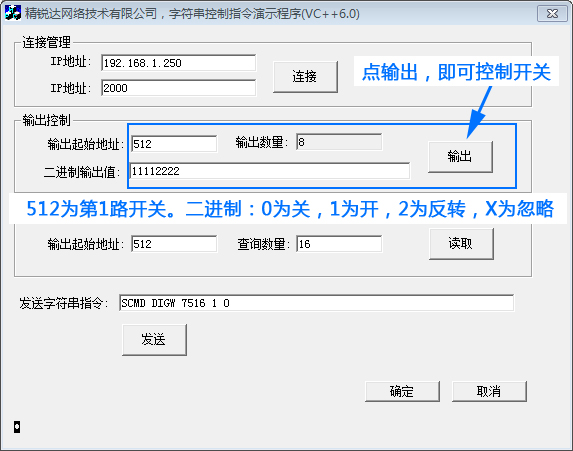

数字码解释，只有控制开关时使用：0 表示关，1 表示开，2 表示反转，X 表示忽略。

指令解析：

DIGW为写命令，起始地址是内部编址，继电器的输出地址为512,以十进制表示，数量表示从这个地址开始一共要控制几个IO口，比如，XXXXXXX是字符串 1110011100 的形式表示二进制值，左边表示第一个继电器的状态，左边起第二个表示第二个继电器的状态，以此类推，直到达到规定数量为止。

举例：

1，需要控制第1,2路的继电器开，其它不动作：

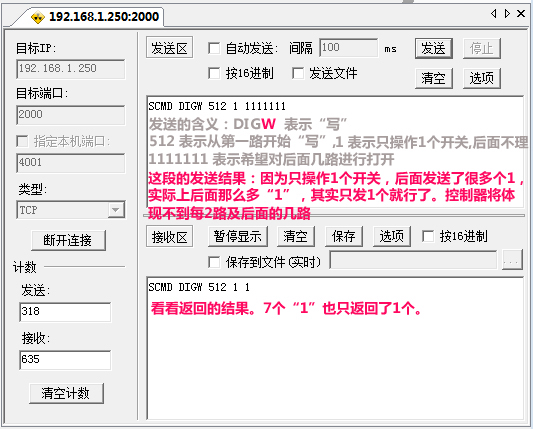

可以发: SCMD DIGW 512 2 11,这个“2”表示从512开始控制2个继电器，“11”表示第1和第2路都是打开。

2，需要控制第5,6路继电器关，第7路的继电器开，其它不动作,
可以发: SCMD DIGW 516 3 001，从第5路开始往下控制3个，第1和2为关，第3为开。
或者发送：SCMD DIGW 512 7 XXXX001，从第1路开始往下控制7个，第1到4忽略，第5,6关，第7开。

512为第1个继电器，513为第2个。。。516为第5个继电器，从第5个继电器开始。

3，直接控制所有继电器动作，如：SCMD DIGW 512 16 1111010110111011

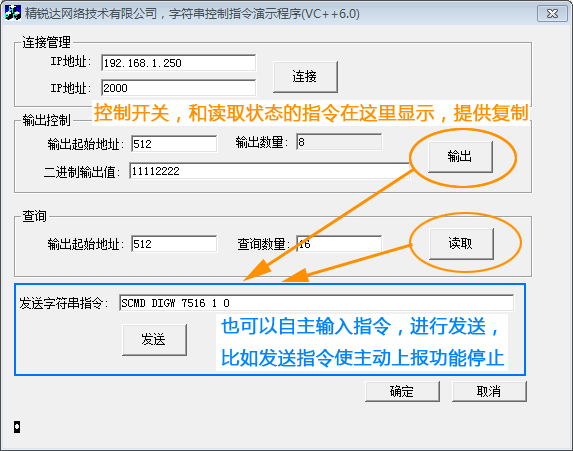

下面图片示例程序进行介绍和对比





读数字量Y输出:

DIGR为读指令，和写指令差不多，只是后面不需要XXXXXXX二进制字符串

返回值为:

SCMD DIGR XXXXXXX，后面的XXXXXX表示返回的二进制数字量字符串。

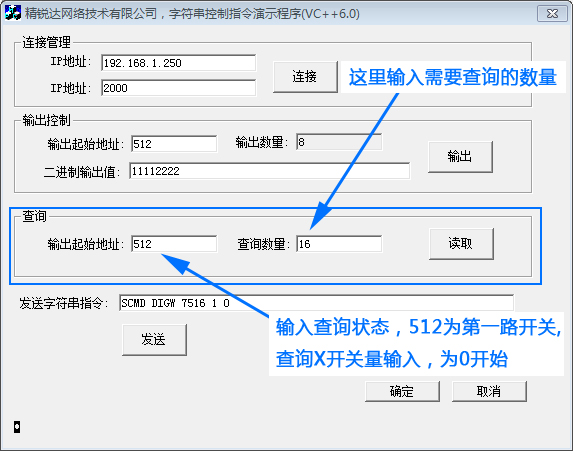

简单的说可以发送SCMD DIGR 512 即可读继电器状态

读与写需要注意的地方：

1，完整的指令前面不能有空格或其它不可见的字符，比如 ” SCMD DIGR 512 2 11″是错误的。

2，两个字符与字符之间的空格字符只能是一个空格，比如 “SCMD  DIGR  512  2 11″是错误的。

控制器修改IP地址及端口号等不影响。

继电器设备主板将会提供3组IP地址同时连接对其控制，更多的选择空间。

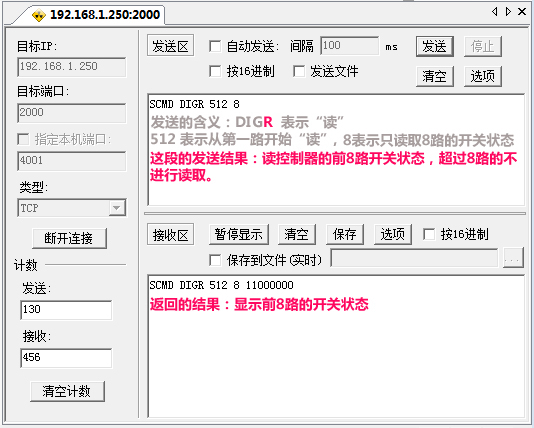

比如读8路开关量输入，发送: SCMD DIGR 512 8，其中与控制输出继电器不同的就是DIGR中的“R”是读的意思，控制继电器的DRGW中的“W”是写的意思。512 8中间加一个空格，这表示从第1路开始读，一共读8路。下图示例:

发送读X输入功能如下几种格式为正确：

统一发送：SCMD DIGR 0 16

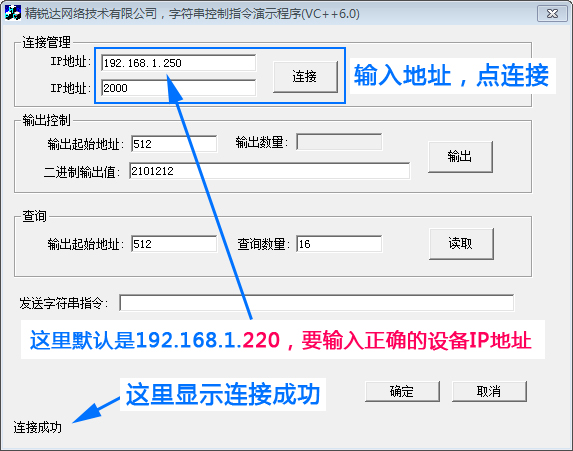

上图为源代码为VC6的演示，微云下载地址：https://share.weiyun.com/5hnCxbD

以上文章下载地址，不含测试软使用介绍，字符串软件：以太网字符串协议
