RS485智能开关控制器,控制协议,
型号:DS1010,RS485通迅接口的控制器
串口调试工具下载地址:http://www.jinruida.net/wp-content/uploads/2017/01/ComMonitor45.zip
Modbus通过测试工具下载地址:
http://www.jinruida.net/wp-content/uploads/2016/11/Modbus-Poll-v3.60.rar
本文章完整版PDF下载地址:精锐达-RS485通迅控制协议
- 快速复制十六进制控制码,控制继电器开关。【05功能码】
第01路开: 01 05 01 00 FF 00 8D C6
第02路开: 01 05 01 01 FF 00 DC 06
第03路开: 01 05 01 02 FF 00 2C 06
第04路开: 01 05 01 03 FF 00 7D C6
第05路开: 01 05 01 04 FF 00 CC 07
第06路开: 01 05 01 05 FF 00 9D C7
第07路开: 01 05 01 06 FF 00 6D C7
第08路开: 01 05 01 07 FF 00 3C 07
第09路开: 01 05 01 08 FF 00 0C 04
第10路开:01 05 01 09 FF 00 5D C4
第01路关: 01 05 01 00 00 00 CC 36
第02路关: 01 05 01 01 00 00 9D F6
第03路关: 01 05 01 02 00 00 6D F6
第04路关: 01 05 01 03 00 00 3C 36
第05路关: 01 05 01 04 00 00 8D F7
第06路关: 01 05 01 05 00 00 DC 37
第07路关: 01 05 01 06 00 00 2C 37
第08路关: 01 05 01 07 00 00 7D F7
第09路关: 01 05 01 08 00 00 4D F4
第10路关:01 05 01 09 00 00 1C 34
- 时序控制,控制所有继电器开关,【05功能码】
时序全开:01 05 02 20 FF 00 8C 48
时序关开:01 05 02 21 FF 00 DD 88
- 设备重启【05功能码】
重启控制器,使修改的一些参数得到运行:01 05 1D 59 FF 00 5A 45
- 时序控制,调节间隔时间。【06功能码】
设成1秒的时序间隔时间调节:01 06 27 10 00 01 43 7B
设成3秒的时序间隔时间调节:01 06 27 10 00 03 C2 BA
设成5秒的时序间隔时间调节:01 06 27 10 00 05 42 B8
- 开关量操作的定义,校验码的操作【05功能码】
第01路开: 01 05 01 00 FF 00 8D C6
设备号 | 功能码 | 寄存器高位 | 寄存器底位 | 高位数值 | 底位数值 | 高位校验 | 底位校验 |
01 | 05 | 01 | 00 | FF | 00 | 8D | C6 |
于发送01 05 01 00 FF 00 8D C6表示控制第1路继电器打开,详解:
设备号:表示当购买多台设备,在同一条RS485总线上进行手拉手连接多台时,每一台的设备必须是唯一的设备号,才能区别和控制是哪一台哪一路的开关,设备出厂时时默认一般有01或02等不固定设备号,可参考标签上显示,可后续修改。
功能码:功能码05表控制单个继电器开关。
寄存器高位,寄存器底位:一般两个数组成一个值,0100(100)是一个十六进制数据,正常我们沟通时是于十进制沟通,转为十进制是256。我们控制第一路继电器的时候是从256开始为第1路,257为第二路等。
高位数值:当高位数值设置为FF时表示打开,设置为00时表示关闭。
底位数值:开与关时,默认均填00。
高位校验、底位校验:
通过串口调试工具,将前面我们需要的地址粘贴在发送栏,按操作步骤1,2,3,4,会自动计算出校验高、底位:8D C6,并自动填入栏框。
- 开关量读入,【01功能码】
设备号 | 功能码 | 寄存器高位 | 寄存器底位 | 高位数值 | 底位数值 | 高位校验 | 底位校验 |
01 | 01 | 01 | 00 | 00 | 10 | 8D | C6 |
发送:01 01 01 00 00 10 3C 3A
返回:01 01 02 DB 00 E3 0C
解:发送读入状态,功能码为01,读取起启寄存器高位和底位地址0100(256),读入数量0010(16)路,加自动生成校验码8D,C6发送过去。返回01 01 02 DB 00 E3 0C,
返回值详解:
设备号 | 功能码 | 有效位 | 第一位 | 第二位 | 高位校验 | 底位校验 |
01 | 01 | 02 | DB | 00 | E3 | 0C |
设备号:与发送时,返回相同的设备号。
功能码:与发送时,返回相同的功能码。
有效位:表示后面紧跟着有多少个位数是有效的,02表示后面有2个位是有效的,DB、00一共有两位,是有效的,第一个位DB表示256起启地址中的共8路的开关量状态,DB转成二是11011011,表示第3和第6是关的,其它都为开。00表示从第9到第16路读入的开关状态,表示全关都为关闭状态。E3 0C表示返回时校验码。
注意:有效位有可能是04,06等,一般为16路开关的倍数。
- 【06功能码】,对时序控制的间隔时间调节。
设备号 | 功能码 | 寄存器高位 | 寄存器底位 | 高位数值 | 底位数值 | 高位校验 | 底位校验 |
01 | 06 | 27 | 10 | 00 | 01 | 43 | 7B |
于发送01 06 27 10 00 01 43 7B表示调节时序间隔时间为例进行详解:
设备号:表示当购买多台设备,在同一条RS485总线上进行手拉手连接时,每一台的设备必须是唯一的,产品发出时默认一般为01或02等,不固定,参考标签上显示,可后续修改。
功能码:功能码06表示模拟量单个写入,只对一个16位模拟量进行操作。
寄存器高位,寄存器底位:一般两个数组成一个值,27是高位,10是底位,2710是一个十六进制寄存器地址,可通过PC电脑计算器转换成十进制时是10000,正常与我们工程师沟通的时候会于(模拟量寄存器10000地址)的方式沟通,而操作员需要将此数值转化为十六进制为27 10,这个寄存器地址表示保存着延时的数值,修改这个数,就可以修改延时的间隔时间。
高位数值,底位数值:一般两个数组成一个值,这个数是修改时间, 0001表示1秒钟,输入0002表示2秒种,我们需要多少秒钟,如60秒,就将60秒转化为十六进制修改它就可以,【60】秒十进制相当于十进制的【3C】。
所以将延时修改成60秒就发送:01 06 27 10 00 3C 82 AA
高位校验,底位校验:我们对前面几项功能码的介绍全部输入正确的时候,需要将这些数据进行校验,在这里直接提供一个专用工具进行操作讲解。

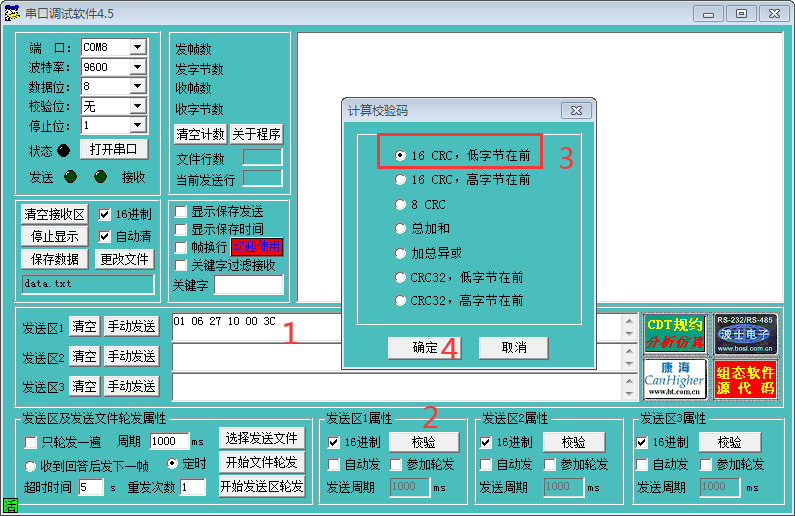

通过串口调试工具,将前面我们需要的地址粘贴在发送栏,按操作步骤1,2,3,4,会自动计算出校验高、底位:82 AA,并自动填入栏框。
此时我们点击发送,可直接将时序的间隔时间修改成60秒。
