中控主机，PLC、DCS应用的开发协议，详细描述上位机开发通迅协议，十六进制控制码开发协议

本文介绍中控主机的上位机开发、和发送16进制，读写中控内部的开关量，读写中控内部模拟量的规则。可应用于【中控主机】、【PLC】、【DDC】、【DCS】、【集成系统模组】等各种产品。另外上位机开发过程中，只需要读取开关数据状态，和控制开关和写入一些数值，而内部逻辑功能不需要上位机设计，中控主机内部已集成逻辑，中控DCS自动运行PLC程序，自动调度总线下方的各种开关，各种仪表数值，提供EasyDCS全中文可编程软件，可设计时序，延时，点动，情景，模拟量上下限自动控制等功能，不需要上层复杂的程序设计，比如中控主机自动读取4个点位的的温湿度，达到上下限时自动启/停相对应的开关，而上层软件只需要把上限的值写入中控主机就可以了，完全不需要上层设计逻辑，时序等。

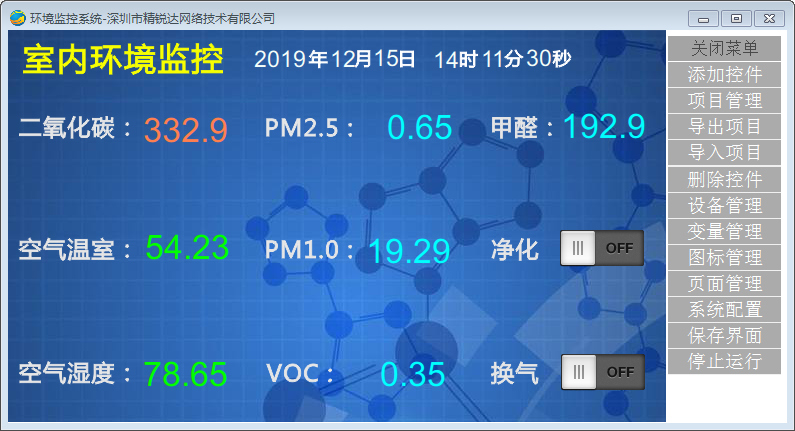

另外开发于普通开关量控制器时，也可以对十六进制控制的深入探讨。
以下为TCP数据报文结构:
注：功能码05、01、03、06、16等都是用十进制来跟网友表达，在发送过程中，需要将这些功能码转为十六进制来发送，给控制器识别。


解：图中起始位有6个，其中N也是一个位，N用来表示后面将要发送多少个字节，我们可以算一算后面有多少个字节（设备号+1、功能码+1、起始地址+2、开关状态+1、数量+1）共6个字节，所以N应填写十六进制06，再加前面5组00就一共6组了（00 00 00 00 00 06）,所以起始位这里已经完全了解。另外在6个头字节中，第1和第2字节，如果要有所表示，可以自行增加一些数据标志位过去，比如增加时间数据，23分52秒（17 34 ）也可以，每次发送过去加了一个变化时间，返回的数据与发送的是一样的（17 34 00 00 00 06），这样可以区别每次发送的数据都不相同，给开发者上位机自行校验的一种方法，但这两个字节控制器收到后，不会做什么什么反应。

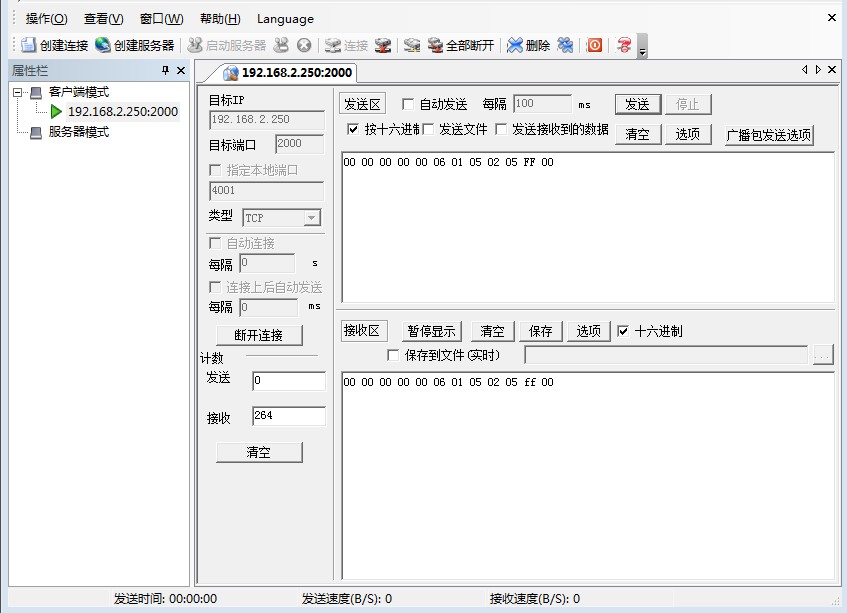

请求方式：00 00 00 00 00 06 01 05 02 00 FF 00
响应方式：00 00 00 00 00 06 01 05 02 00 FF 00
00 00 传输标志，两个字节长度，填什么都可以，默认是00 00;
00 00协议标识，两个字节长度，默认为00 00;
00 06数据长度，用来指示接下来数据的长度，单位字节;
01设备号，设备号从00至FF任何数值均可以；我们所有TCP产品这里都没有定义设备号。
05功能码，功能码05为单路控制开关寄存器数据；
02 00寄存器地址；我们控制器的开关第1路是从0512地址开始的，10进制表示时是(0512)，转为16进制为(02 00)；
FF 开关状态控制方式，FF表示打开，00表示关闭;
00数量，默认填写00即可;

02 00寄存器地址；可以通过电子计算机进制转换，得到需要控制的第几路开关；

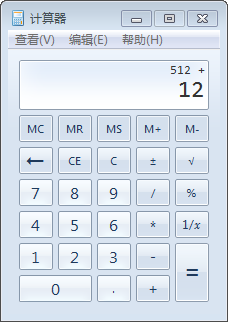

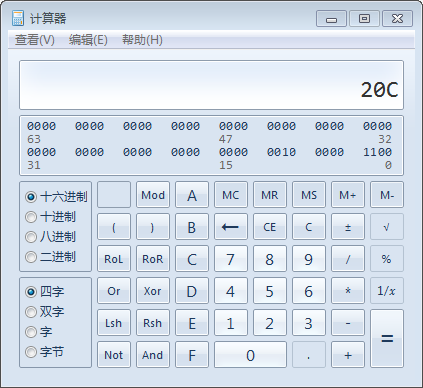

比如需要控制第13路，512+12=524，然后转换成16进制为20c，通过发送：00 00 00 00 00 06 01 05 02 0C FF 00即可打开，一般情况02这个基本上保持不变，我们只需将后面的0C改变一下就可以，00表示第1路，02表示第2路，0A表示第10路，0F表示第16路，10表示第17路…

当需要控制第230路时，一般中控主机开关可达上千路，计算方式可以512+229=741,转换为16进制为2E5，就可以发送00 00 00 00 00 06 01 05 02 E5 FF 00即可打开，

发送格式:

解：起始位6个字节，前面已提到过，填写(00 00 00 00 00 06)即可，表示后面有6个字节。
请求方式：00 00 00 00 00 06 01 01 02 00 00 00
响应方式：00 00 00 00 00 06 01 05 02 00 FF 00

00 00 传输标志，两个字节长度，填什么都可以;
00 00协议标识，两个字节长度，默认为00 00;
00 06数据长度，用来指示接下来数据的长度，单位字节;
01设备号，设备号从00至FF任何数值均可以；填什么都可以;
01功能码，功能码01为读入多个开关寄存器状态；
02 00寄存器地址；我们控制器的开关第1路是从0512地址开始的，10进制表示时是(0512)，转为16进制为(02 00)；
00 开关数量高位;中控主机正常情况检测128路作为一个包返回给上位机，而底位就可以达到这个数量，所以高位可填写00;
00 开关数量底位，一般我们可检测1路、2路、4路、8路、16路、32路、等等，一般一次不超过128路;

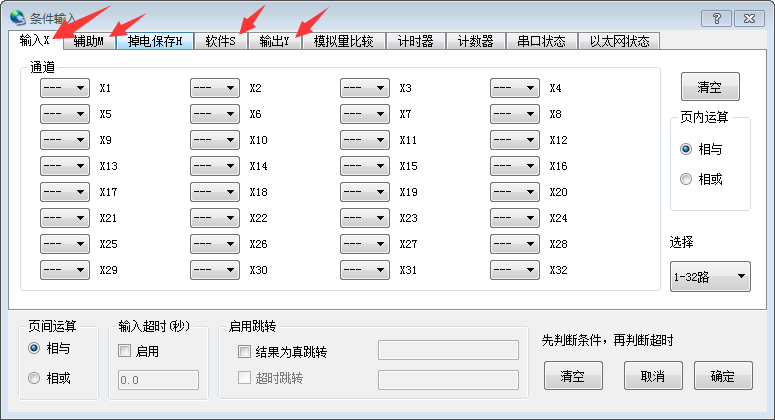

上图为DCS可编程中控主机内置寄存器地址位置，红色剪头表示的都为开关量，可以通过01号功能码发送协议查得对应的开关状态，比如发送查询S开关状态0512地址开始，一共查询10路可发送下图示例：

请求发送方式：00 00 00 00 00 06 00 01 02 00 00 0A
上图表示通过TCP查询地址02 00(0512)，位于S寄存器地址的第1路，共查询10路(0A)。
数据返回如下图：

响应方式：00 00 00 00 00 05 00 01 02 01 00
起始位：00 00 00 00 00 05表示后面有5个字节
设备号：      00，与发送时相同
功能码：      01，与发送时相同
字节数量：  02，(第1个字节+1，与第2个字节+1）就表示有2个字节。
第1个字节：01，第1到第8路开关状态，8位状态，转换成二进制为：0000 0001，表示第1路打开，第2到第8路关。
第2个字节：00，第9到第16路开关状态，8位状态，转换成二进制为：0000 0000，表示全部都关闭。

注意：【字节数量】，这个地方为何显示02来表示后面有2个数节，因为一个字节表示8路开关，两个字节表示16路开关，3个字节表示24路开关，所以当我们查询的数量在16路的范围内含16路，会传回两个字节，当我们查询的数量是32以内或32路，且又大于24路时，将会返回4个字节，而这个02也将变为04。而这个就是【01】功能码的表达方式，是一个查询多路开关状态。所以后面的字节数量将不固定是会有多个，但每一次查询最大128路，而后面将继续介绍控制多路开关状态的【15】功能码。

功能码15，与功能码05、01也基本相同，发送报文时需要发送16进制，所以15转为16进制为【0F】，功能码15只是我们沟通用的口头语，硬件通迅叫0F。发送格式：

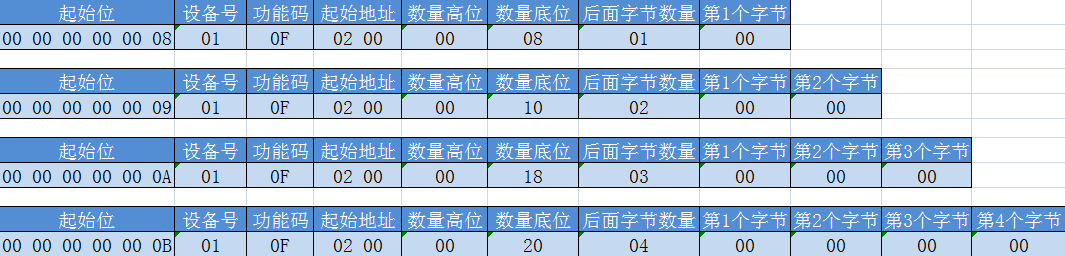

第一行表示只控制8路以内，第二行控制16路以内，第三行控制24路以内，第四行控制32路以内，还可以继续发送不同格式控制不超过128路以内。当超过128路时，起始地址可以自行修改从第几路开始控制，02 00表示第1路开始，那02 80就可以表示从128路开始控制。
请求方式：00 00 00 00 00 08 01 0F 02 00 00 08 01 04
00 00 传输标志，两个字节长度，填什么都可以;
00 00协议标识，两个字节长度，默认为00 00;
00 08数据长度，用来指示接下来数据的长度，单位字节，重要，这里跟控制数量有关系，数量多这里将随之增加，看一下这一串数据有多少数量（00 00 00 00 00 08 01 0F 02 00 00 08 01 04），背景红色的就是数量，一共有8个。
01设备号，设备号从00至FF任何数值均可以；填什么都可以。
0F功能码，功能码0F，也叫做15号功能吗，为写入多个开关寄存器状态；
02 00起始地址；我们控制器的开关第1路是从0512地址开始的，10进制表示时是(0512)，转为16进制为(02 00)；
00 08表示需要控制多少路，00是高位，08是底位；
01后面字节数量，通知控制器，后面将要发送多少字节，一个字节表示8路，01表示一个字节（也就是只控制8路)；
04第1字节，这个字节表示8路中，有多少个开，有多少个关，04转为二进制为：00000100(排序为87654321)，也就是第3路打开，其它全关;
例：比如控制8路某几路开关;
请求方式：00 00 00 00 00 08 01 0F 02 00 00 08 01 D5
响应方式：00 00 00 00 00 06 01 0F 02 00 00 08
所有的返回值都只是发送时的前12个字节，因为前面有提到过起始地址第6个字节是表示后面有多少个字节，所以08数量也变成06了。
例：比如控制13路某几路开关;
请求方式：00 00 00 00 00 09 01 0F 02 00 00 0D 02 D5 0F
响应方式：00 00 00 00 00 06 01 0F 02 00 00 0D
控制13路时，转换成十六进制为0D，需要2个节字，一个字节表示8路，所以字节数量使用两个，然后跟着控制前8路和后8路，控制前8路D5用二进制表示为：11010110，后8路0F用二进制表示为：1111，后面没有0补足0，相当于00001111，所以控制开关时，不管是控制多少路，也需要按8路的方式进行多路控制。返回结果：也是跟发送时的前12个字节相同，只是第6个字节有所变化。

模拟量的应用

中控主机内部地址提供的模拟量数量众多，中控主机会从RS485通迅接口上读取各种模块，各种仪表中的数据，然后将这些数据保存在中控主机的地址池，再提供给开发工程师通过TCP方式发送报文进行读取地址池的数据。另外除了扩展到的模拟量数据可以转换成TCP方式，中控主机内部自带一些延时、计时、计数、用户输入值、时间信息等，都可以从TCP进行读写操作，03功能码为读多路寄存器状态如下：

上图为发送报文结构方式，输入03功能码，其实与查询开关量01功能码完全一样，中控主机重新分配了一些地址池专门保存模拟量数据，地址池的分配参考链接：http://www.jinruida.net/107.html。

首先提示一下，我们读取模拟量返回的数值是16位的，所以需要2个字节来表示1个值。
比如读取第1路模拟量：
发送：00 00 00 00 00 06 01 03 00 00 00 01
00 00 00 00 00 06这一组为数据报头，注定的，直接记住就可以了，06表示后面有多少个字节。01表示地址号，03表示功能码，00 00表示从哪一个寄存器地址作为基准位开始读取，填高位和底位，00 01表示读取多少个模拟量，这里底位01表示只读取1个。
(什么叫高位、底位，十六进制FF是最大数值，转为10进制来理解就是255，再加0就是256个(但256会进位变成00)，而中控主机模拟量将会超过256个，所以这个位最多就是FF（256）不够使用，所以就有了高位来表达直超过256的个数，比如可以表达260个、300个、1000个等，
Byte数据类型（字节型）用一个字节（Byte）储存，可区别256个数字，取值范围：0到255。两个字节一起就是一个位，可表达数字(int16)整数为：0-65535，或者带负数形式表示为：-32768~32767。

返回：00 00 00 00 00 05 01 03 02 00 14
返回的00 00 00 00 00 05 01 03一共8个字节是与发送时一样，只是06变成05，工程师只需判断返回的第6个字节数值是05，就可以知道后面再加5个字节是本次有效值，01 03 02 00 14这5个字节都是本次返回的有效值，其中01 03是设备号，和功能码，是与发送时一样的，剩下02 00 14，02是一个数量，表示后面有2个字节值。00 14表示一个16位模拟量值，00为前8位，14为后8位，加起来为16位，叫16位模拟量（Signed）。
简单地讲，（00 00 00 00 00 05 01 03 02 00 14）除了返回前8个字节是与发送时一样（除了第6个），后面的跟着跟着的一个02是数量，其它是数值，02表示后面有2个字节是有效字节数值。这里展示读取了一个16位模拟量，00 14就是值，因为一个字节为8位，所以2个才能组成16位，直接可将16进制的0014转为十进制是20，如果表示温度就可以当20度。
发送：00 00 00 00 00 06 01 03 00 00 00 03

发送格式中数量高位底位为00 03，表示只读取3个模拟量（1个16位的模拟量值用2个字表来表示，会返回6个字节）。

返回：00 00 00 00 00 09 01 03 06 00 14 00 00 00 00

返回数据除了与发送时前8个字节相同，06后面就是读取到的数据，一共有6个字节，00 14，00 00 ，00 00，每2位为一个值。

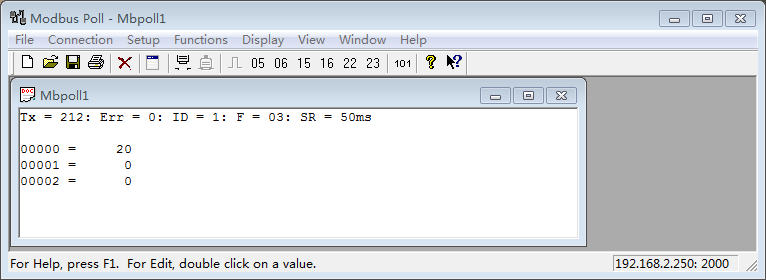

上图用一个modbus测试工具通过TCP方式查询3个模拟量结果。

上图表示返回报文结构方式。
发送查询模拟量数量时，数据长度会根据发送查询多少个来返回多少个，一次最多不超过120个，且间隔时间相对调整在100mS以上。

…

…
