以太网、网络开关【十六进制协议】发送控方式

此版本为：【FW1】，第一版最早版本，大部分情况发货不带此协议，当老客户需要采用本协议时，出货时与本公司业务员进行联系需要【FW1】版本即可。

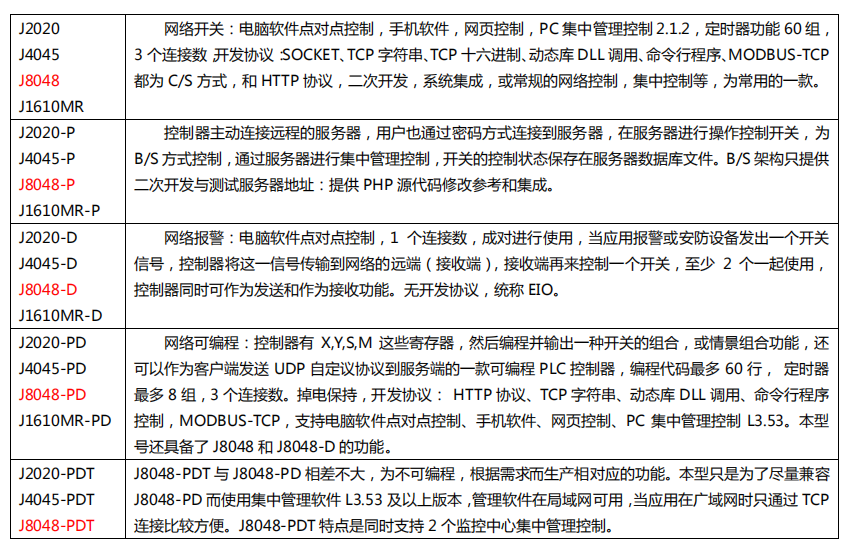

其中【FW1】也包括：J2020、J4045、J8048、J8045、J1603、J1605、J1610MR。

---

TCP上位机作为主机，连接到设备的2000号端口的十六进制发送控制方式。

工程师采用TCP软件或TCP测试软件，连接控制器之后，设备会自动上报最新的输入，输出，和实时时间信息，每秒将会主动上报给上位机软件，不可修改或停用。

上报格式和以下协议描述的应答格式相同。

---

通信协议采用二进制模式通信，使用十六进制表示。

开发人员当不熟悉二进制和十六进制之间的关系，这里简易说明一下，其实这两者是一样的，都是表示一个数字，即时0到255之间，（实际上还可以使用8进制和十进制表示，或者任意进制表示）。只是书面上的写法不一样而已，十六进制描述起来简短方便，并且二进制和十六进制之间的转换很简便，即是8、4、2、1原则，不懂得朋友，请查阅数字电路教程或电脑编程教程第一章节。

如果不熟悉如何使用十六进制如何表示二进制的值，这里简单介绍:

00，表示二进制00000000

01，表示二进制00000001

02，表示二进制00000010

….

0A，表示二进制00001010

0B，表示二进制00001011

继电器的状态对应二进制的每一个位，比如第一路开用二进制表示00000001，第3路开，二进制表示00000100，

对于多路的表示方法，比如第7路和第一路同时开，二进制表示为01000001，十六进制表示为41

例如全开表示FF，可以用win系统计算器，在二进制与十六进制进行转换。

以此类推。

---

单路开

TCP连接到设备，2000号端口，发十六进制:

单独开第1路：25 00 00 00 00 02 00 00 00

单独开第2路：25 00 00 00 00 02 00 01 00

单独开第3路：25 00 00 00 00 02 00 02 00

单独开第10路：25 00 00 00 00 02 00 09 00

单独开第16路：25 00 00 00 00 02 00 0F 00

单独开第17路：25 00 00 00 00 02 00 10 00

方框里面放的是继电器的编号，0表示第1路，1表示第2路，2表示第3路。

以此类推

设备将返回一串十六进制数据，例如：

25 00 00 00 00 05 00 20 07 00 00 00

方框里面表示的是4字节位变量，总共可以表示32路。

第一位0x07，表示开了第1路，第2路，第3路。

蓝色底色的20表示本设备的输出路数，0x20表示32，共有32路输出。

---

单路关

TCP连接到设备，2000号端口，发十六进制:

单独关第1路：26 00 00 00 00 02 00 00 00

单独关第2路：26 00 00 00 00 02 00 01 00

单独关第3路：26 00 00 00 00 02 00 02 00

单独关第10路：26 00 00 00 00 02 00 09 00

单独关第16路：26 00 00 00 00 02 00 0F 00

单独关第17路：26 00 00 00 00 02 00 10 00

返回应答数据跟以上相同。

---

单路翻转

TCP连接到设备，2000号端口，发十六进制:

27 00 00 00 00 02 00 01 00

返回应答数据跟以上相同。

读入继电器状态

TCP连接到设备，2000号端口

发十六进制数据:01 00 00 00 00 00 00

设备将返回一串十六进制数据：01 00 00 00 00 05 00 10 0F 00 00 00

蓝色底色的数值是当前板子继电器的通道数，10表示十六进制0x10,表示有16通道。

方框内的数据就是继电器当前状态，一个字节8个位代表8个继电器，左边的字节表示最低8位，
即： [8-1]  [16-9]  [24-17]  [32-25]

读入输入端状态

TCP连接到设备，2000号端口

发十六进制数据：02 00 00 00 00 00 00

设备将返回一串十六进制数据：02 00 00 00 00 05 00 20 0F 00 00 00

方框内的数据就是继电器当前状态，一个字节8个位代表8个继电器，左边的字节表示最低8位，
即： [8-1]  [16-9]  [24-17]  [32-25]

---

全开或全关指令

TCP连接到设备，2000号端口

全开指令，发十六进制：03 00 00 00 00 05 00 20 FF FF FF FF

全关，发十六进制：03 00 00 00 00 05 00 20 00 00 00 00

---

单独开某一路，其他全关

TCP连接到设备，2000号端口

开第一路：03 00 00 00 00 05 00 20 01 00 00 00

开第二路：03 00 00 00 00 05 00 20 02 00 00 00

开第三路：03 00 00 00 00 05 00 20 04 00 00 00

开第四路：03 00 00 00 00 05 00 20 08 00 00 00

开第五路：03 00 00 00 00 05 00 20 10 00 00 00

开第六路：03 00 00 00 00 05 00 20 20 00 00 00

开第七路：03 00 00 00 00 05 00 20 40 00 00 00

开第八路：03 00 00 00 00 05 00 20 80 00 00 00

开第九路：03 00 00 00 00 05 00 20 00 01 00 00

开第十路：03 00 00 00 00 05 00 20 00 02 00 00

开第十一路：03 00 00 00 00 05 00 20 00 04 00 00

以此类推，总共不会超过最大数量（32路）

单独开某几路，其他全关

首先参考上面单独开某一路，其它全关
如：  开第一路：03 00 00 00 00 05 00 20 01 00 00 00,我们看倒数第四组为“01”

然后看开第二路：03 00 00 00 00 05 00 20 02 00 00 00倒数第四组为 ”02”

我们可能会同时开启第一路与第二路，可以将倒数第四组的01与02相加，得出结果为03，

此时可以发送：03 00 00 00 00 05 00 20 03 00 00 00，即可同时开启第一路，第二路，其它全关。

另外，倒数第四组只是对应的前8路继电器，后8路继电器是将倒数第三组相加。

如果需要保持正在打开的某几路，并不需要其它全关，需要读入当前状态进行对比加减后再将数据发出即可。如果需要更好用的，参考字符串协议。

---

翻转（或触发）指定的继电器

TCP连接到设备，2000号端口，发十六进制数据

比如：

翻转第一位：24 00 00 00 00 04 00 01 00 00 00

翻转第二位：24 00 00 00 00 04 00 02 00 00 00

翻转第三位：24 00 00 00 00 04 00 04 00 00 00

翻转第四位：24 00 00 00 00 04 00 08 00 00 00

翻转第九位：24 00 00 00 00 04 00 00 01 00 00

翻转第二位和第十一位：24 00 00 00 00 04 00 02 04 00 00

---

重启设备,TCP连接到服务器，2000号端口

发十六进制：10 00 00 00 00 00 00

---

设置输入控制模式

2A 00 00 00 09 00 00 01 05 00 0a 00 00 00 00 01

读取输入控制模式

2A 00 00 00 02 00 00 00 00
